ROBOT DI VERNICIATURA

Rappresenta l’evoluzione del robot per la verniciatura di pannelli ed è stato sviluppato specificamente per applicazioni di finitura “lucido diretto” su manufatti caratterizzati da geometrie più complesse, bordi e profili sagomati.

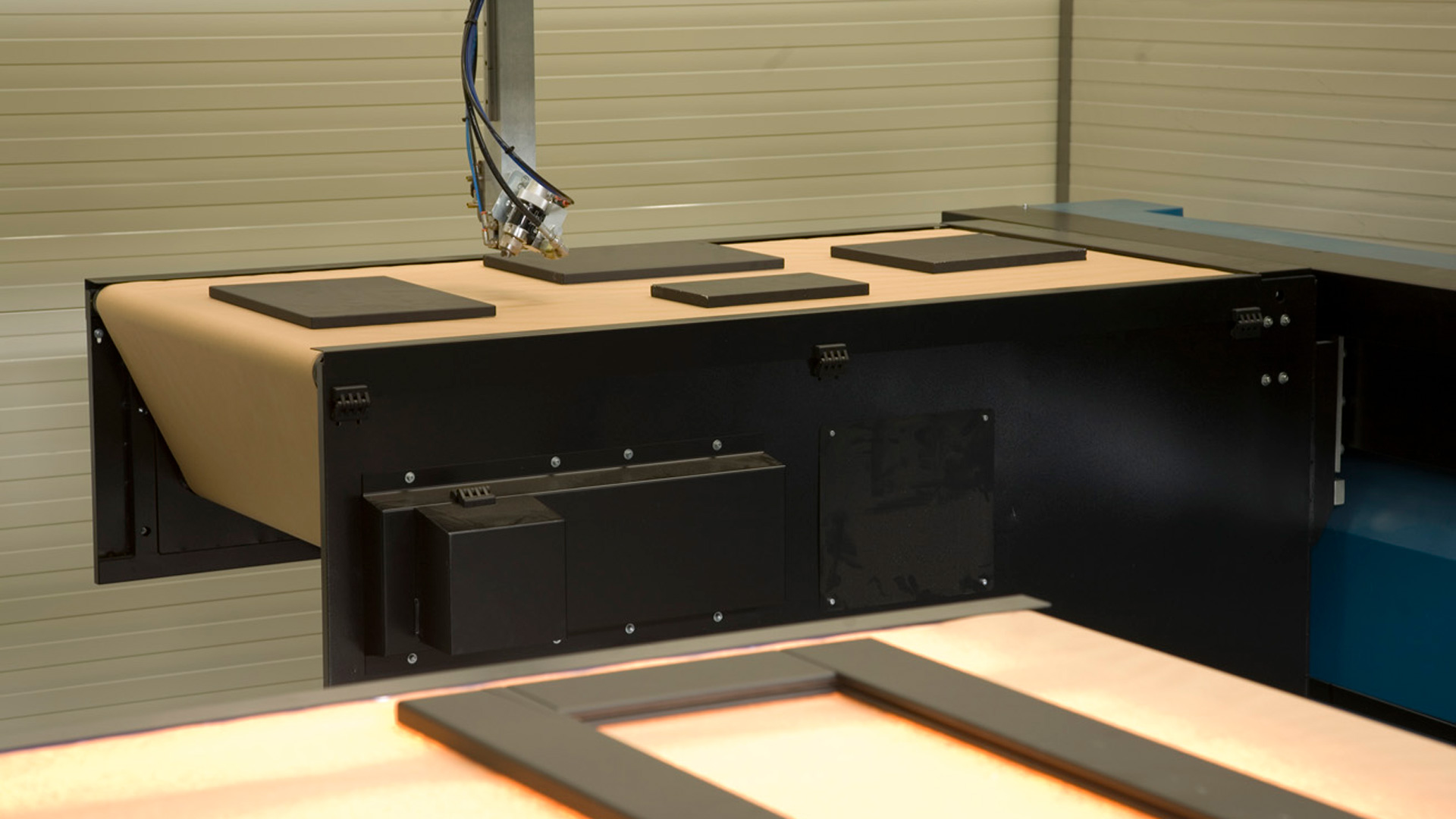

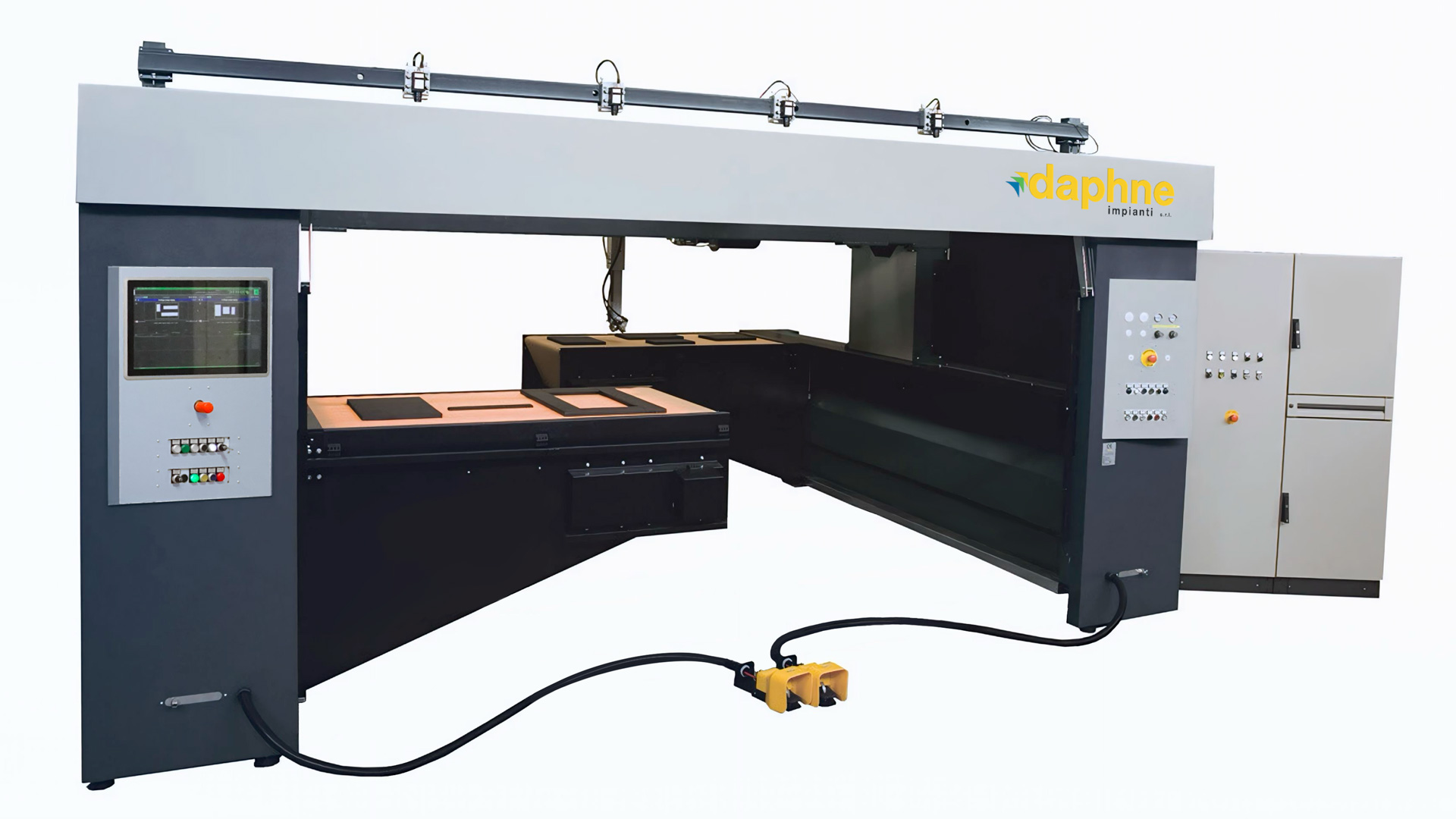

La macchina è dotata due trasporti separati e indipendenti che possono anche muoversi in sincronia per la lavorazione di pezzi più lunghi. Il piano d’appoggio utilizza un film di carta monouso che garantisce una perfetta aderenza del manufatto, impedendo il deposito di overspray sul lato a contatto con la superficie di supporto. Lo scorrimento della carta avviene tramite una pedaliera pneumatica azionata dall’operatore, ed è raccolta su apposite bobine sotto al piano stesso.
I due trasporti indipendenti ottimizzano la produzione ed eliminano i tempi morti: mentre l’operatore scarica i manufatti verniciati dal primo trasporto e posiziona nuovi pezzi, sul secondo trasporto i manufatti vengono verniciati all’interno dell’area di lavoro del robot.

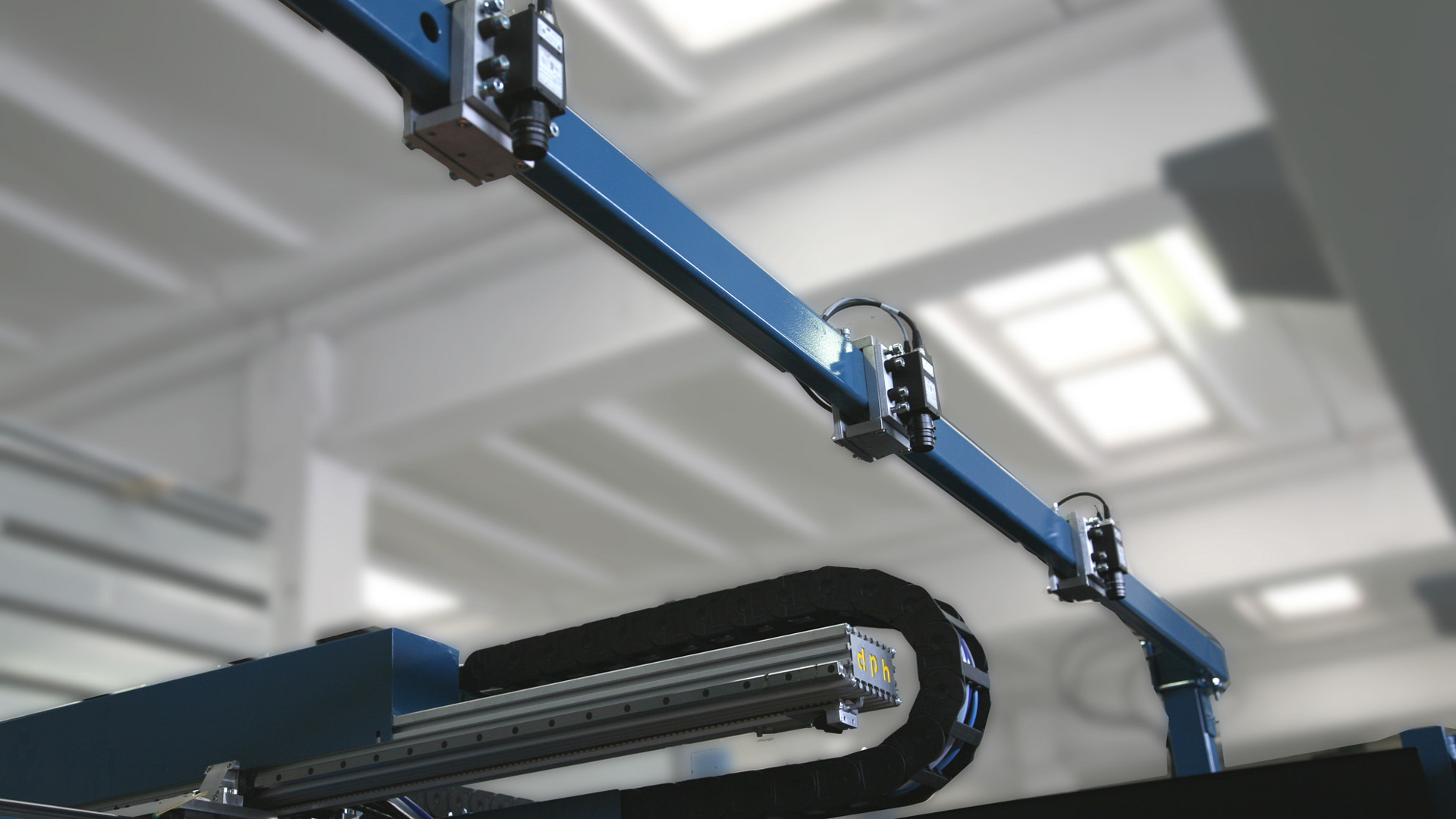

I pannelli sono letti automaticamente da quattro telecamere ad alta risoluzione, che rilevano la posizione e le dimensioni dei manufatti caricati. Ogni trasporto è inoltre dotato di retroilluminazione a LED che genera il contrasto necessario a definire la sagoma del pezzo e migliorare la precisione della lettura. Il sistema include quattro lampade, due potenziometri per la regolazione della luminosità e un PC dedicato alla gestione e programmazione del ciclo produttivo.
Il braccio robotizzato è progettato per l’installazione di due pistole di verniciatura.
