Robot di verniciatura "LUCIDO DIRETTO" pannello con Tappeto carta

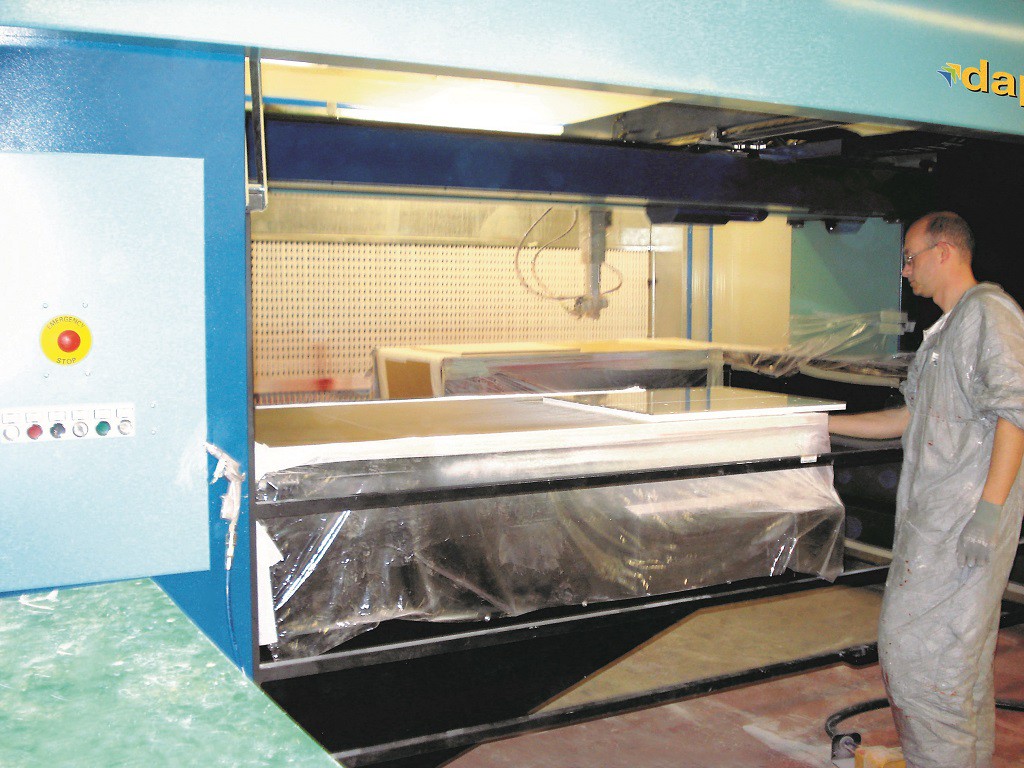

Il robot "Spray -Tech One TC"  è l'evoluzione del robot per la verniciatura dei pannelli ed è particolarmente adatto per la finitura "lucido diretto" di manufatti piani, bordi e profili.

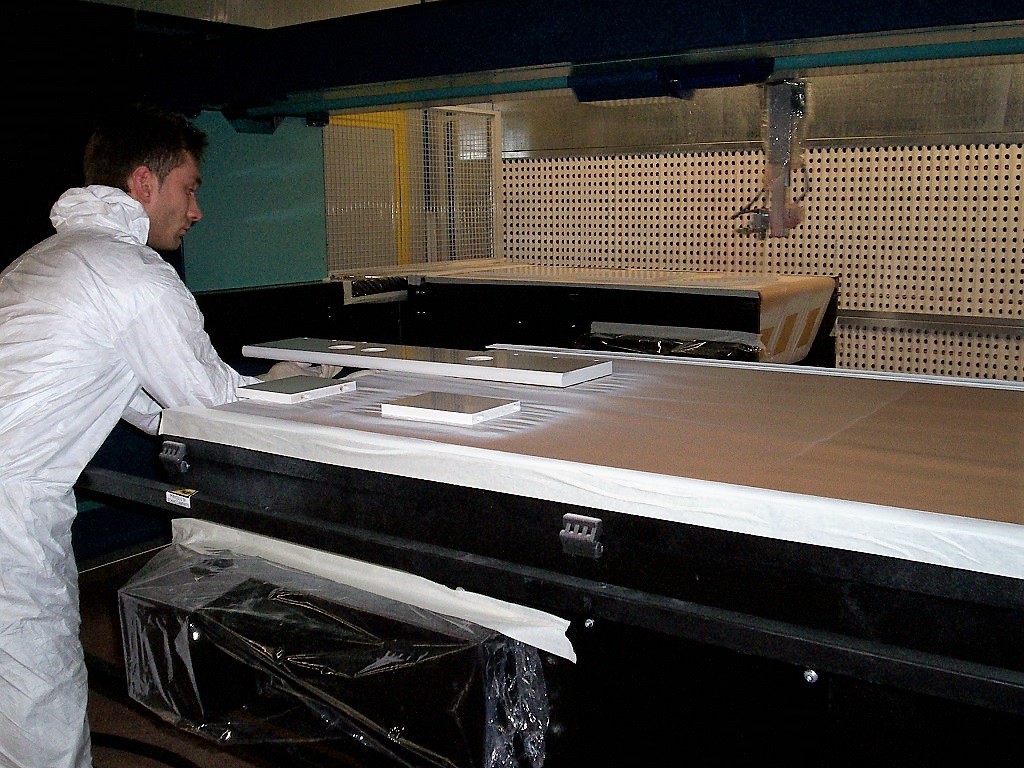

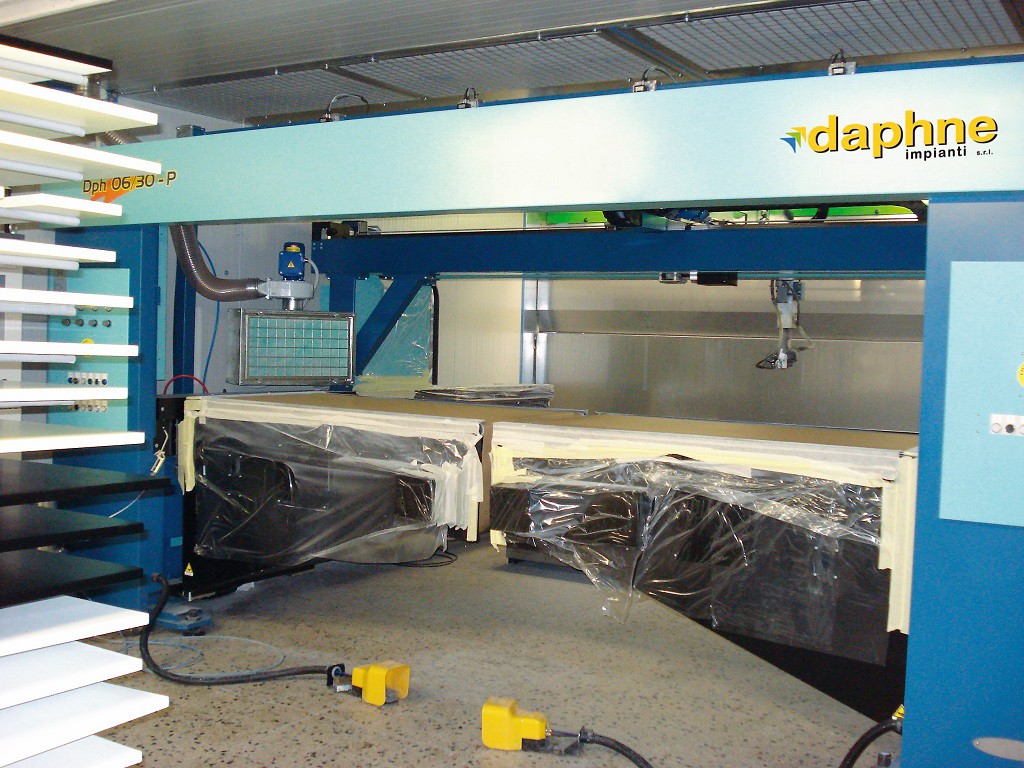

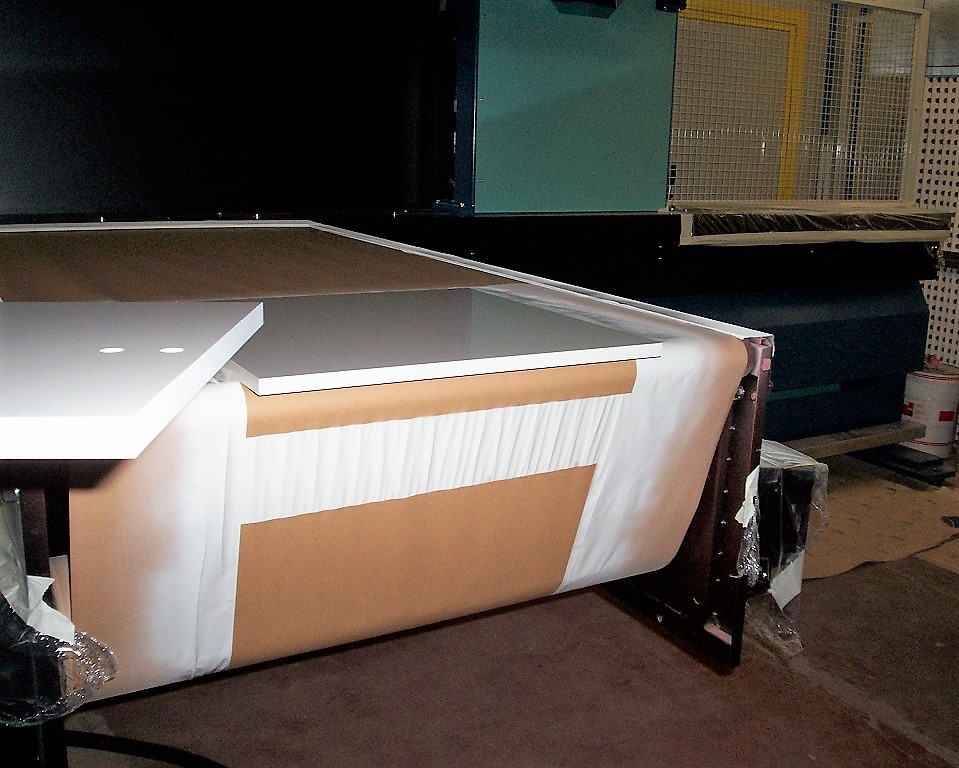

E' dotato di due trasporti separati e indipendenti che possono anche muoversi in sincronia per la lavorazione di pezzi più lunghi. Il piano d'appoggio é protetto da un film di carta monouso e permette una perfetta aderenza del manufatto, evitando così il deposito di overspray sul lato del manufatto a contatto con la carta. Questa scorre sul piano d'appoggio grazie a una pedaliera pneumatica azionata dall'operatore ed è raccolta su apposite bobine ( L=900 m) sotto al piano stesso, protette da un carter dall'overspray.

I due trasporti indipendenti ottimizzano la produzione, ne annullano i tempi morti, poichè, mentre l'operatore scarica i manufatti verniciati da un primo trasporto ai carrelli per l'essiccazione e ne posiziona altri, il secondo si trova già nell'area di verniciatura all'interno del robot.

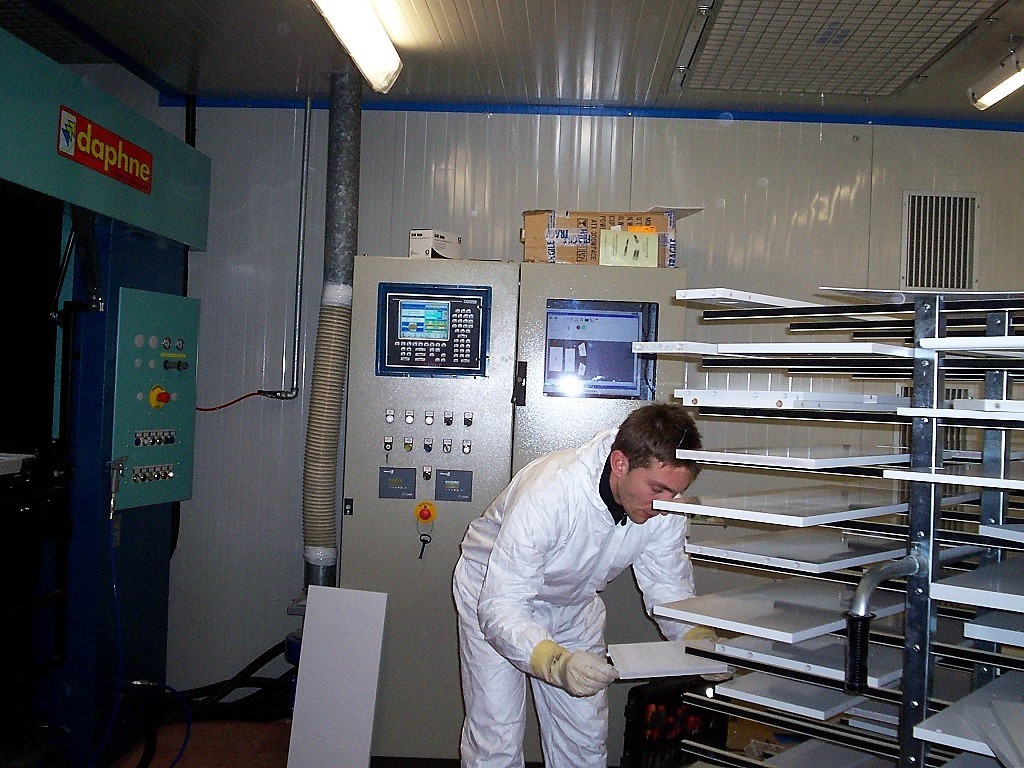

I pannelli sono letti automaticamente da 4 telecamere, fisse ad alta risoluzione, che rilevano la posizione e dimensione dei manufatti caricati sui trasporti. Ogni trasporto è retroilluminato a LED per creare un contrasto di luce che definisce la silouhette del pezzo e potenzia la lettura delle telecamere. Il dispositivo di lettura include inoltre 4 lampade, 2 potenziometri per la taratura della luminosità e un PC per la programmazione del ciclo produttivo. Il braccio del robot è ideato per l'installazione di 2 pistole di verniciatura.

Questo modello, come gli altri, permette il settaggio personalizzato dei seguenti parametri di verniciatura:

  • velocità di verniciatura delle superfici
  • velocità di verniciatura dei bordi
  • apertura del ventaglio della pistola di verniciatura
  • gestione separata del numero di mani su superfici e bordi
  • esclusione dei bordi
  • applicazione a mano incrociata
  • programmi di verniciatura impostabili
